IFFAR Campus Santo Ângelo

Área: 535,20m² construção e 1300,00m³ em terraplanagem

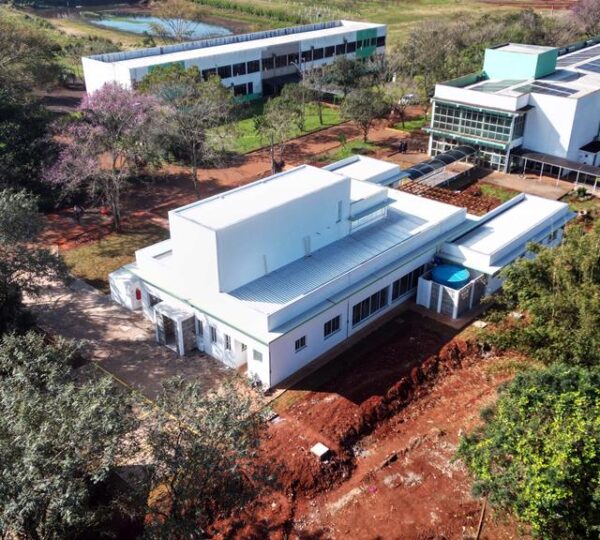

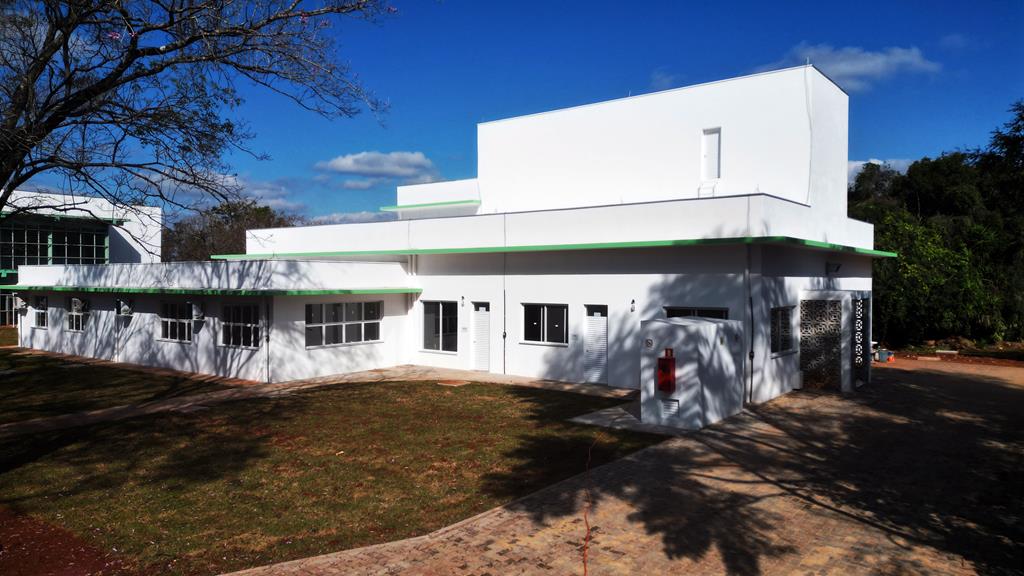

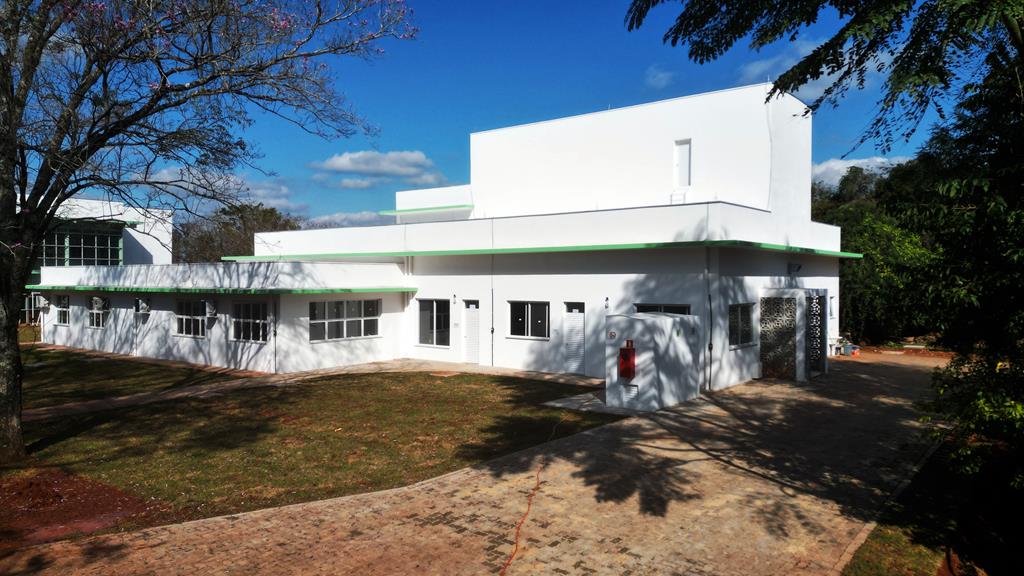

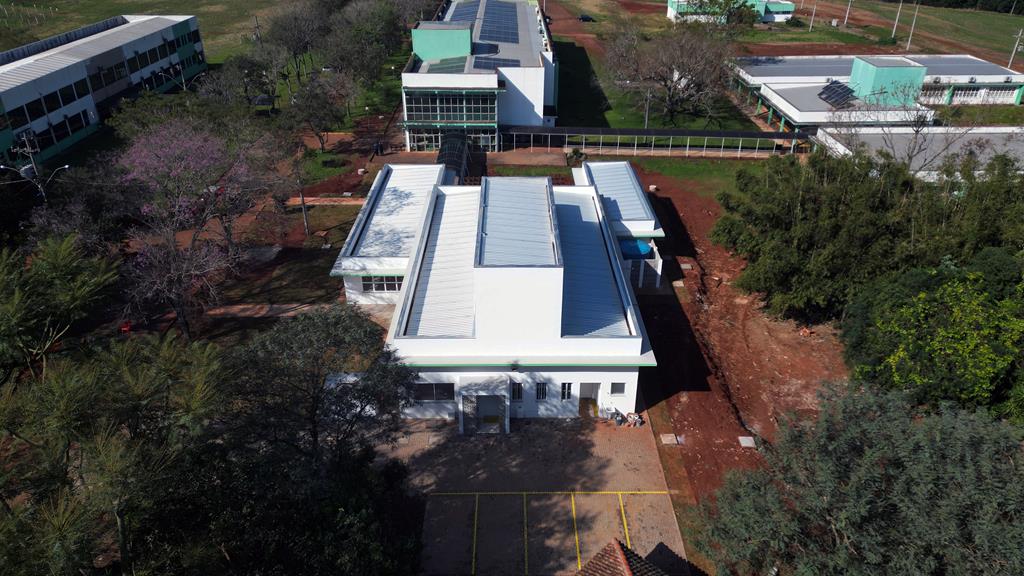

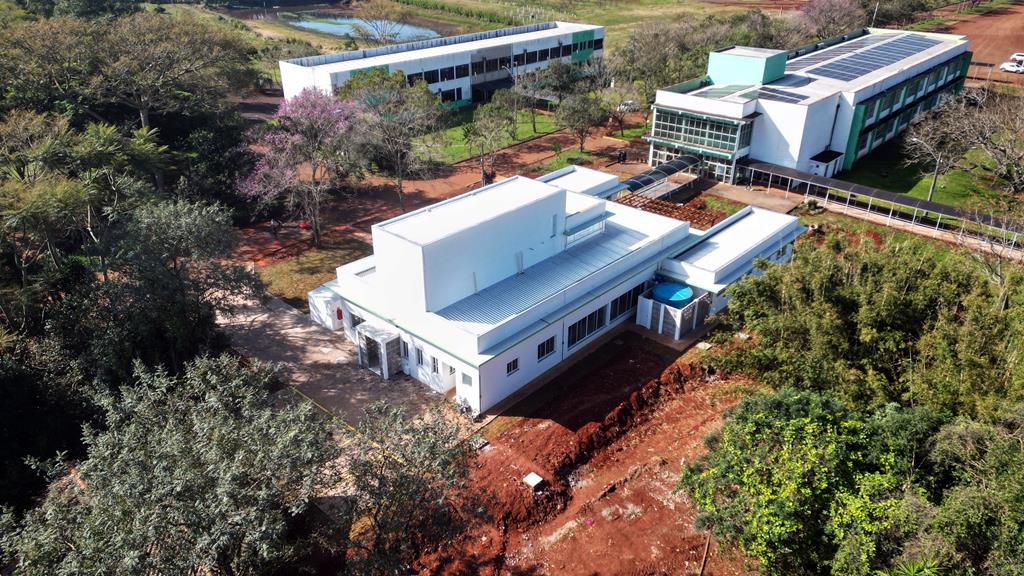

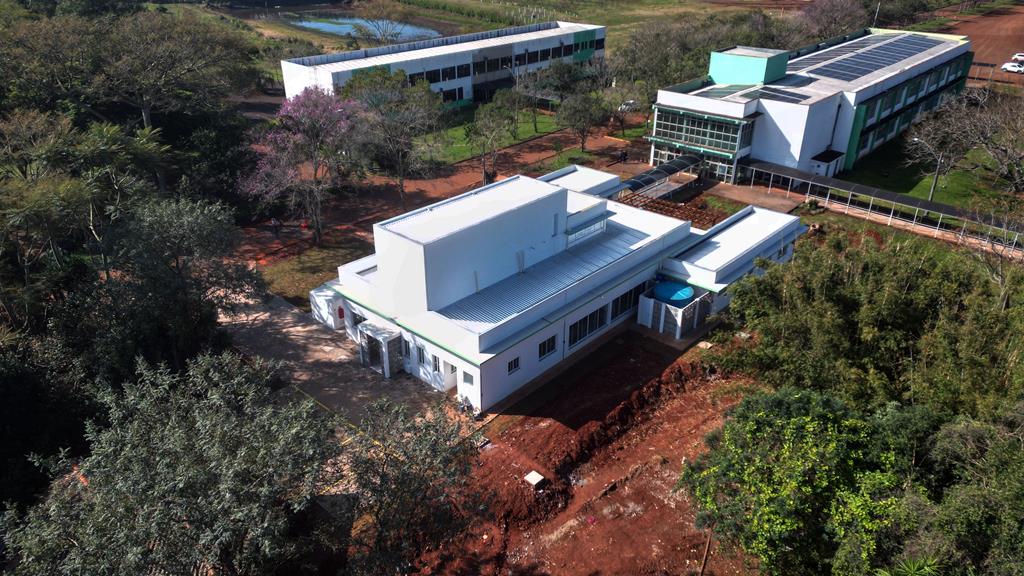

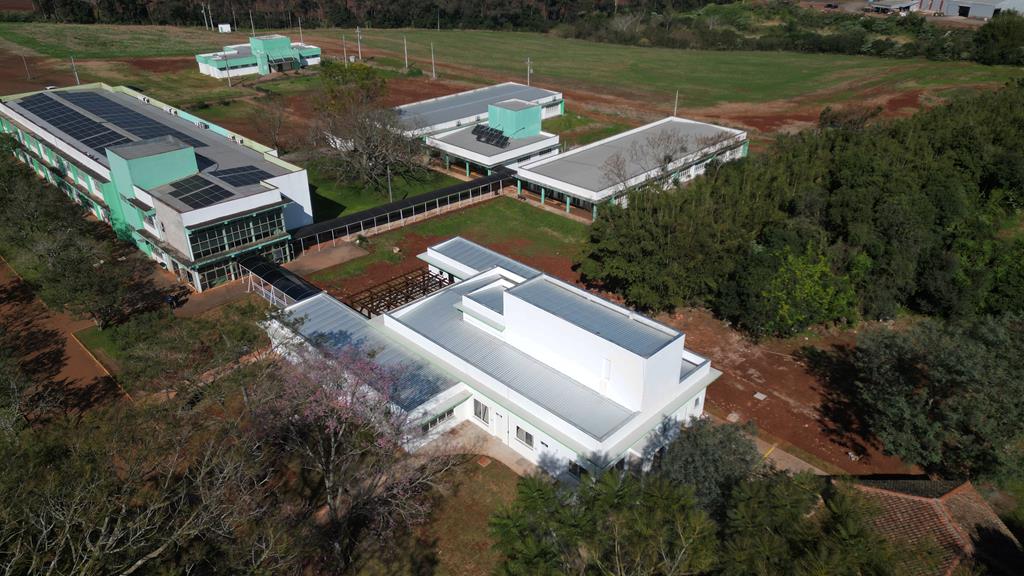

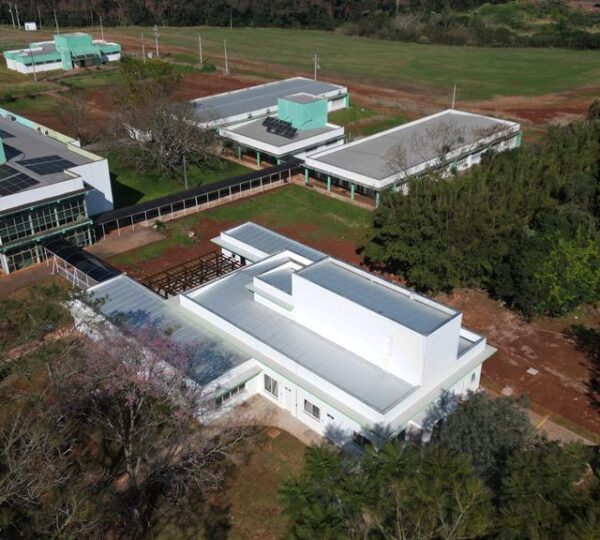

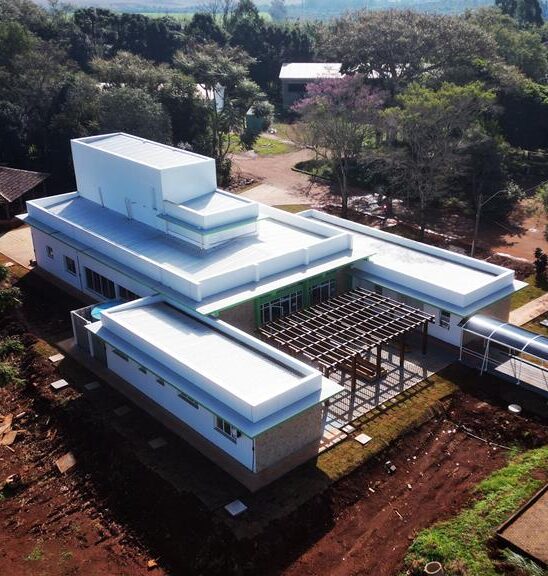

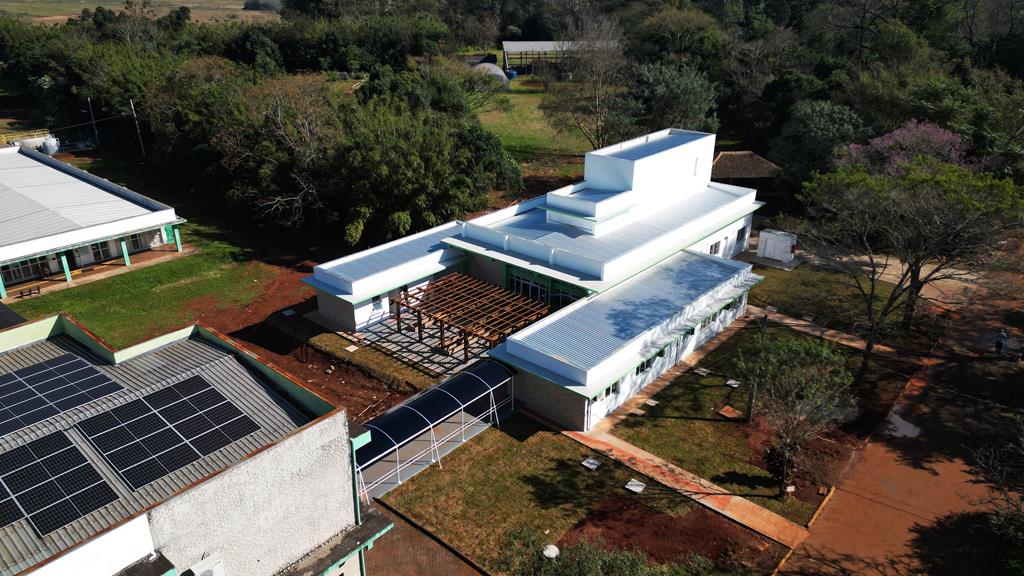

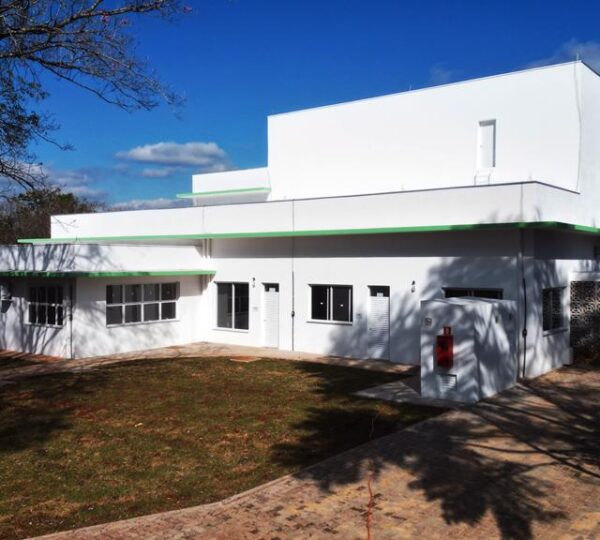

Construção do Prédio do Centro de Convivência Campus Santo Ângelo

O prédio do Centro de Convivência do Campus Santo Ângelo do IFFAR atende em torno de 900 alunos matriculados e 100 servidores, entre docentes e técnicos administrativos. Atende também à comunidade externa quando ocorrerem eventos como, por exemplo, campeonatos de jogos de xadrez e tênis de mesa, espaço apropriado para as refeições diárias dos alunos, bem como melhores instalações de operacionalização da cantina e dois espaços de convivência para os alunos: um ao ar livre e outro fechado.

O Centro de Convivência conta com uma área de 535,20m² composto por 22 espaços entre salas e circulações.

Na parte central contém, espaço de refeições com bebedouros, ventiladores de teto, cantina equipada com bancadas de granito e cubas industriais, área de louças/buffet, área de lavagem, cozinha com fogão industrial contendo coifa industrial em aço inox com silenciador, despensa e sanitários exclusivo para funcionários, as partes onde envolve o preparo das refeições há esquadrias específicas com telas mosquiteira de nylon, bem como revestimento de paredes em porcelanato do piso até o teto, conforme normas da vigilância sanitária.

Na nave direita há salas relacionadas a atividades de Grêmio Estudantil, Diretório Acadêmico, Sala de Convivência contendo ambiente climatizado.

Na nave esquerda possui Sala de Reprografia climatizada, Sanitário Masculino, Sanitário Feminino ambos com divisórias e bancadas em granito, Banheiro Acessível Masculino e Banheiro Acessível Feminino todos com sistema de alarme e acessórios para PNE conforme normas de acessibilidade.

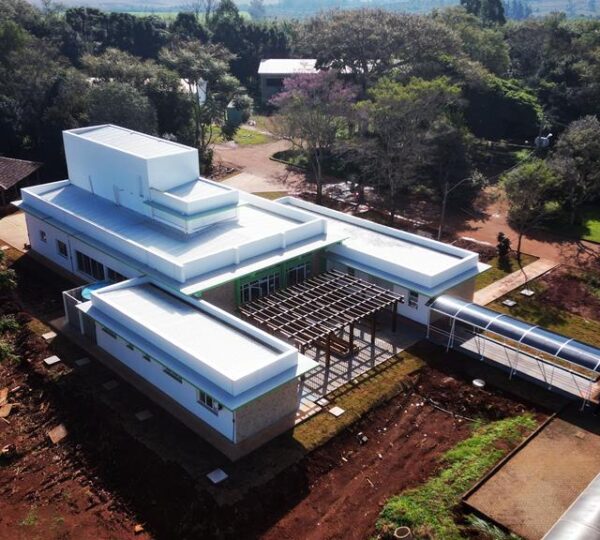

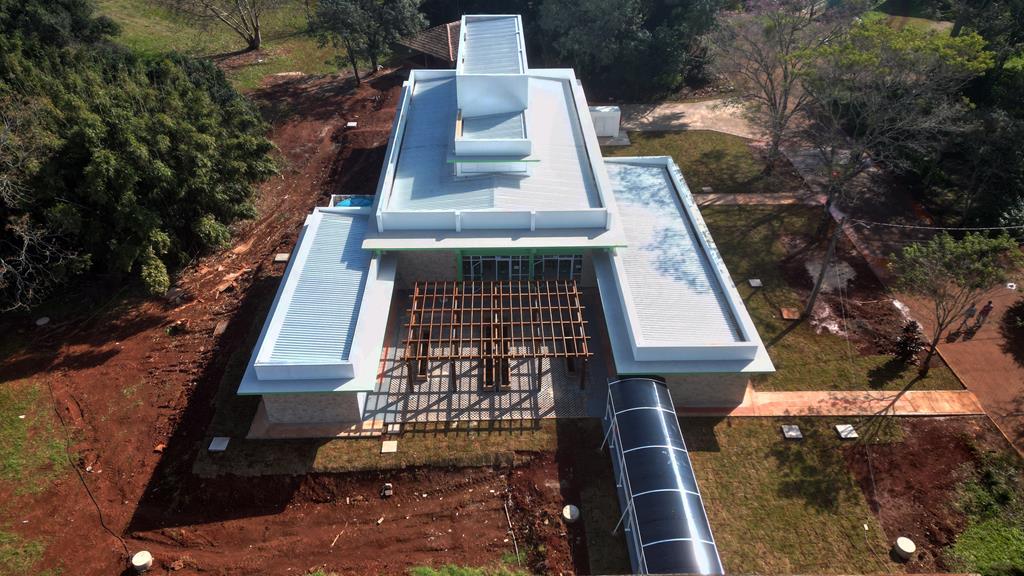

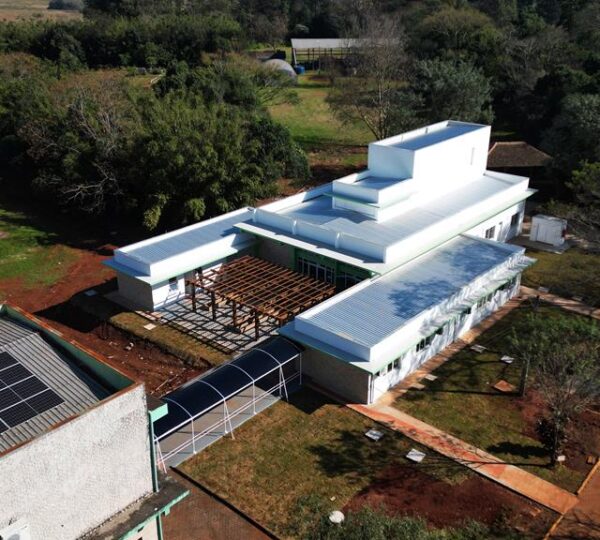

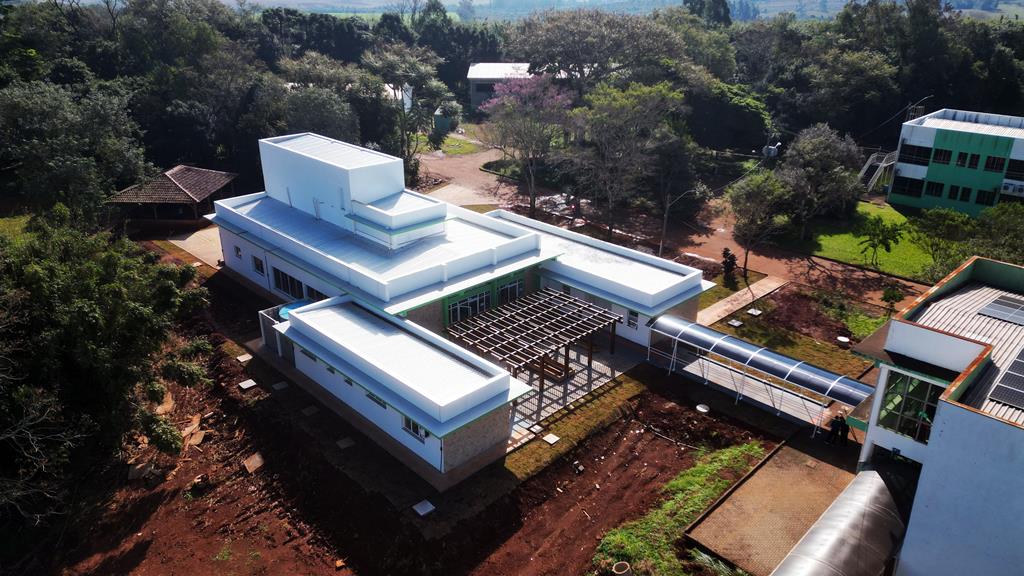

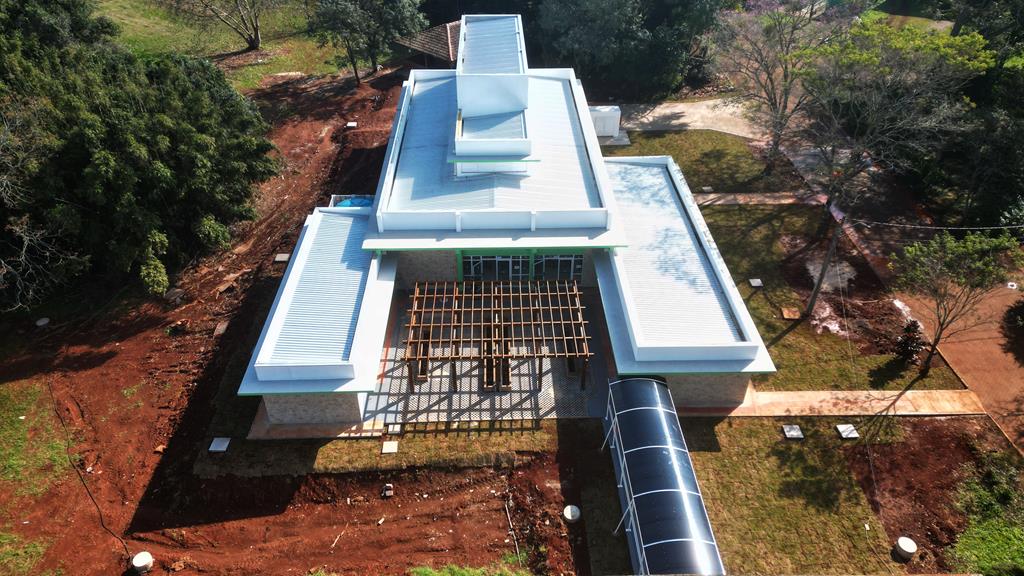

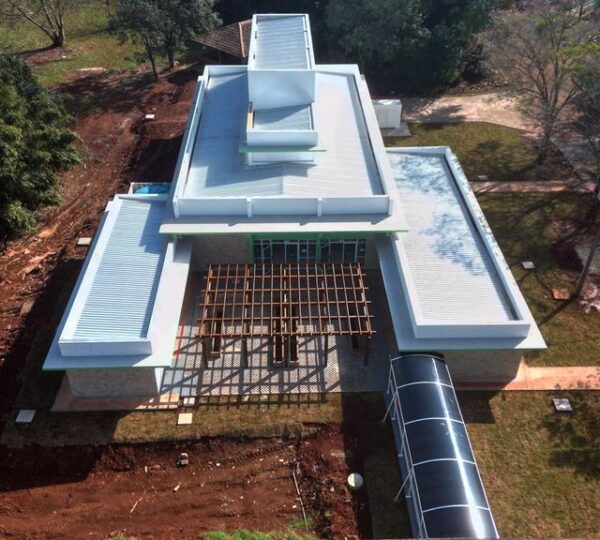

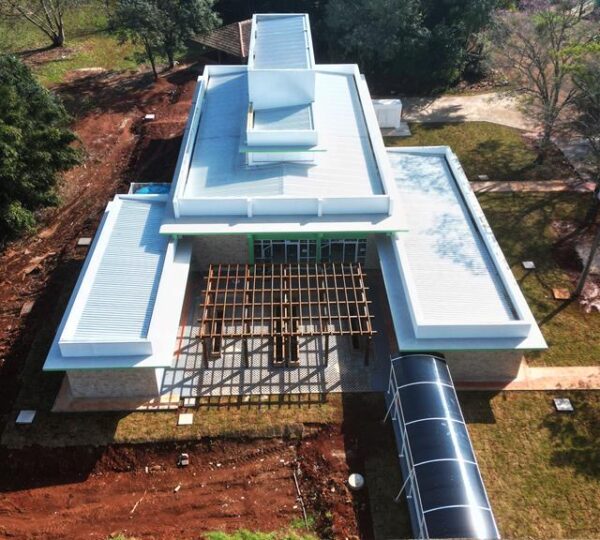

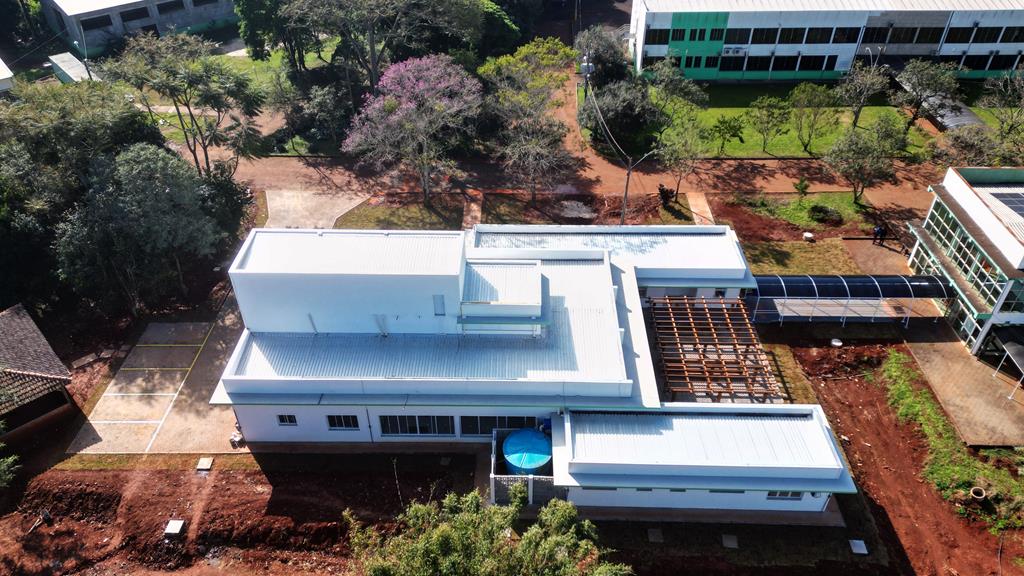

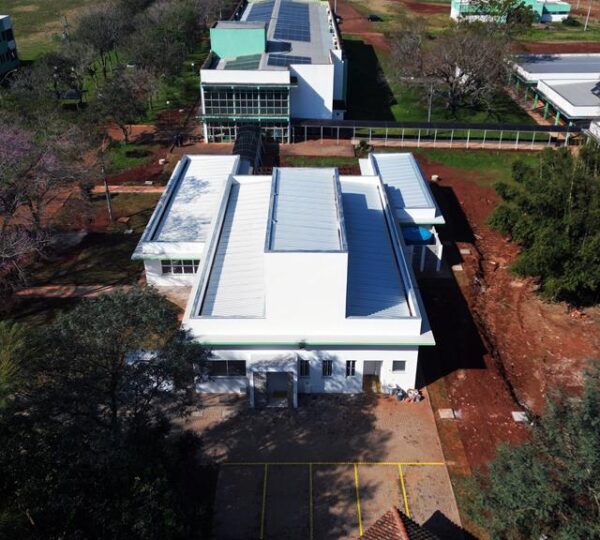

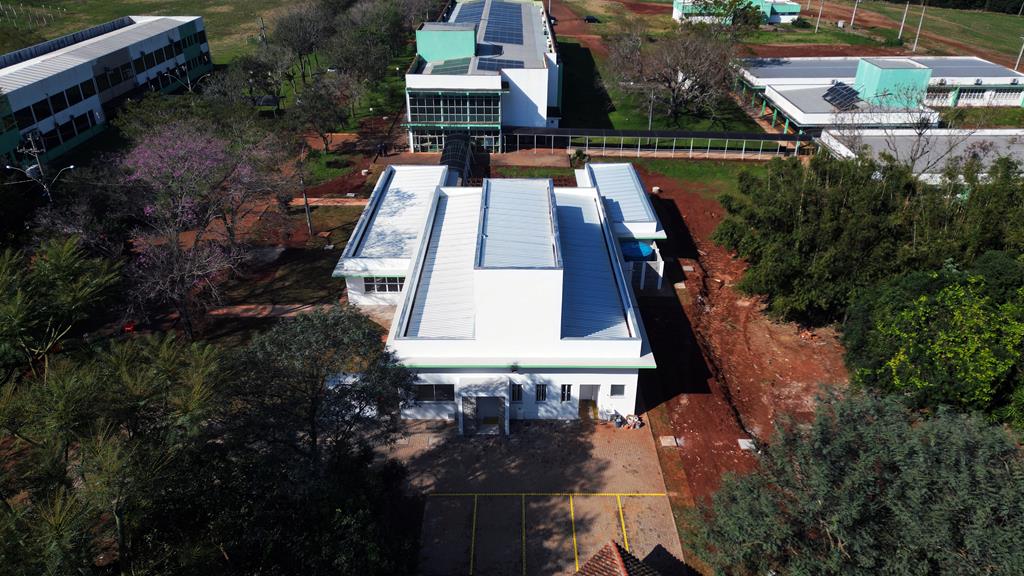

Na parte frontal há um pergolado em madeira e piso em peças de concreto intertravado do tipo piso-grama contendo floreiras e bancos para socialização dos alunos, assim como possui aos fundos do prédio área de manobra para carga e descarga de alimentos e estacionamento exclusivo.

Sobre a parte elétrica o prédio conta com QGBT Geral e 4 CD’s de Distribuição de Energia. Possui medidor de consumo de energia trifásico independente que controla a medição de energia em relação ao espaço locado no intuito de separar as despesas de energia do prédio com a parte da cozinha.

Sobre a parte Hidráulica possui 4 Caixas d’água com capacidade de 5.000 litros sendo uma de reuso abastecido através de uma Cisterna de 15.000 litros com o auxílio de painel elétrico com bombas hidráulicas de recalque na parte térrea.

Sobre o sistema de esgoto é composto por rede coletora de esgoto cloacal no sistema de pluvial possui drenagem pluvial no terreno e rede pluvial no entorno do prédio.

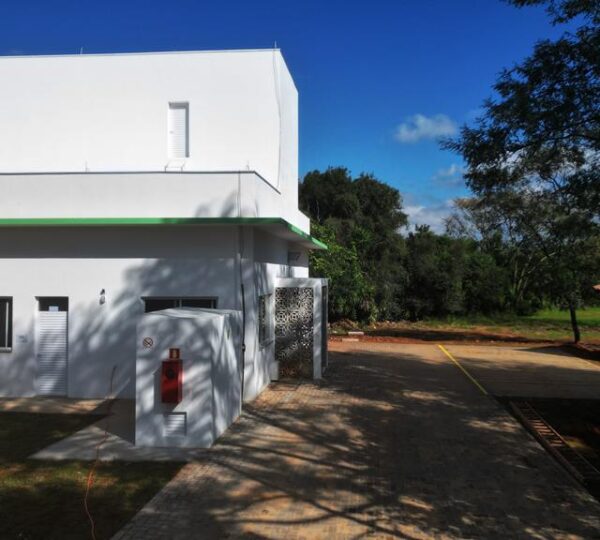

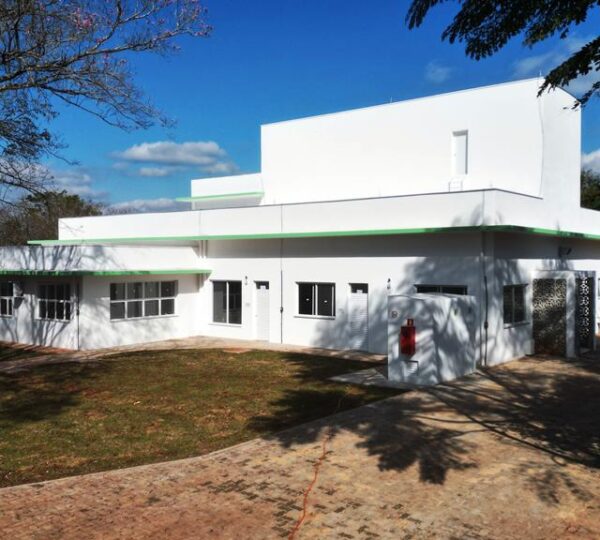

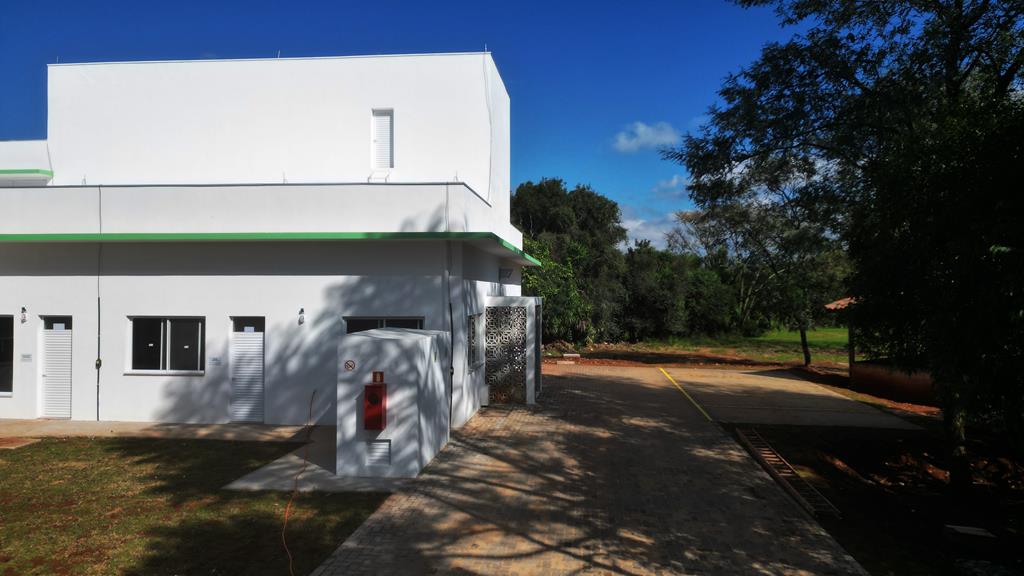

Há sistema de SPDA, com caixa de equipotencialização, contendo anel superior composto por cabo de cobre normatizado. Possui instalações de Rede Lógica, contendo Rack, rede de dados e tomadas RJ 45 para rede de computadores, abrigo externo para Central de Gás com botijões P190 e PPCI executado dentro das normas vigentes.

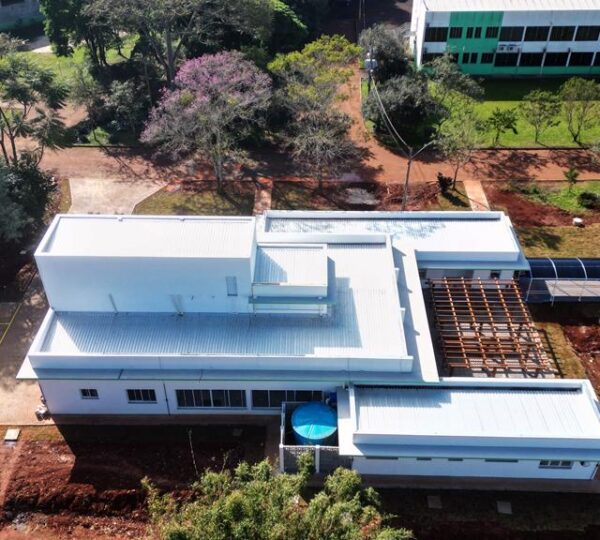

O Prédio totaliza níveis diferentes de laje contemplando um projeto estrutural complexo.

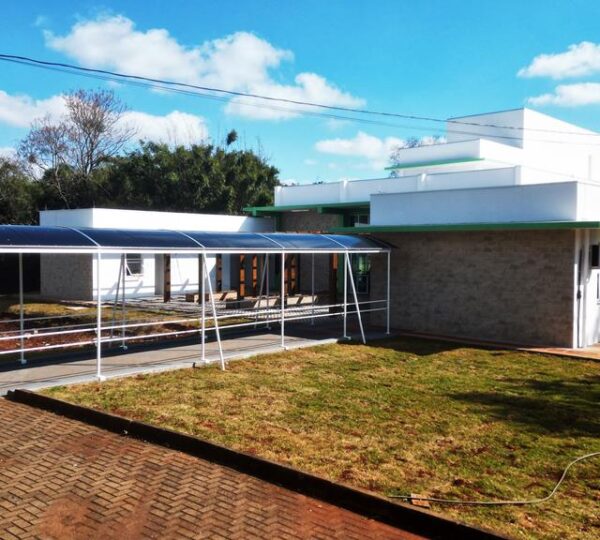

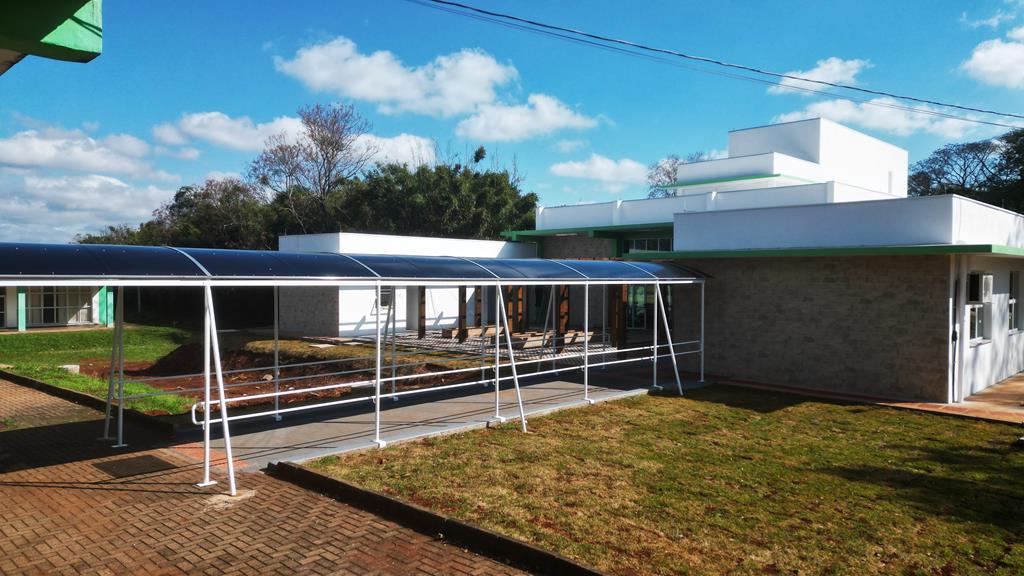

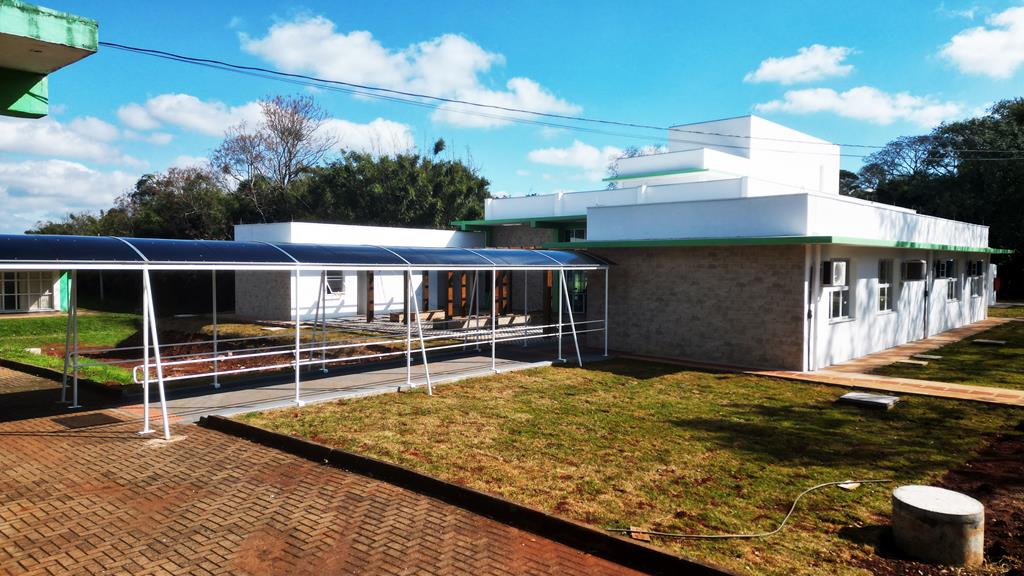

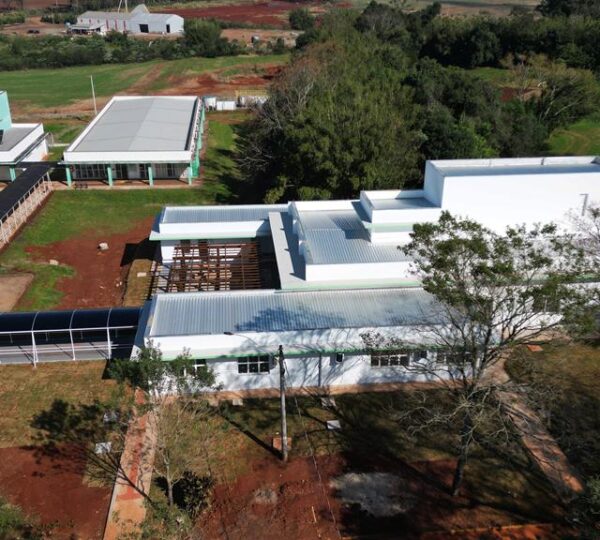

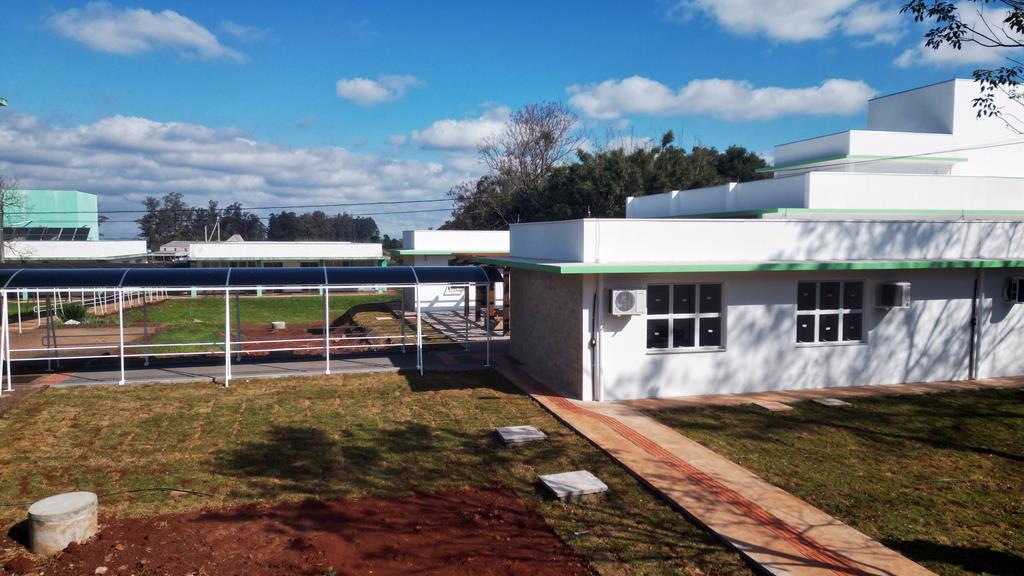

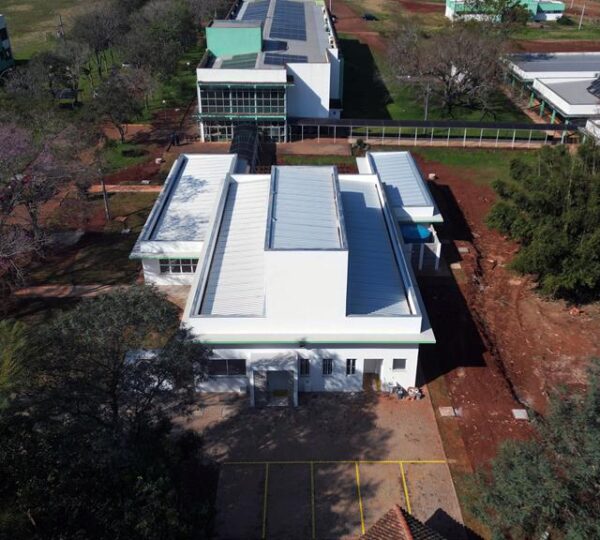

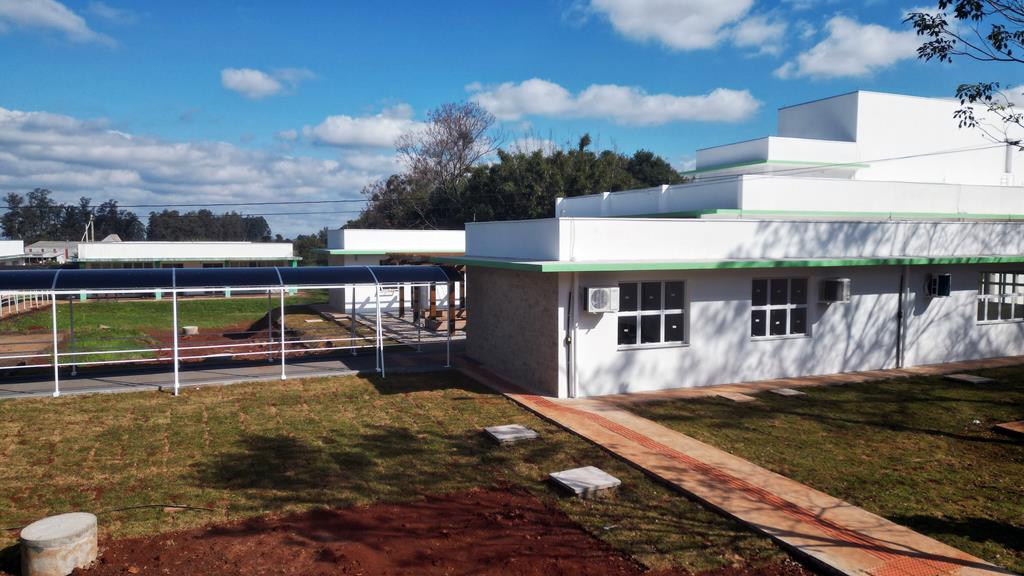

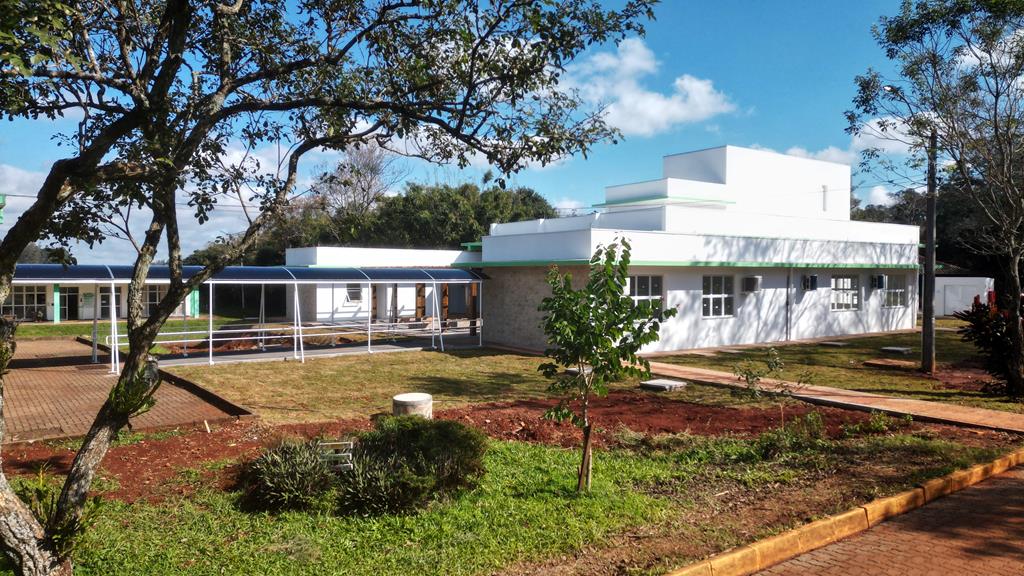

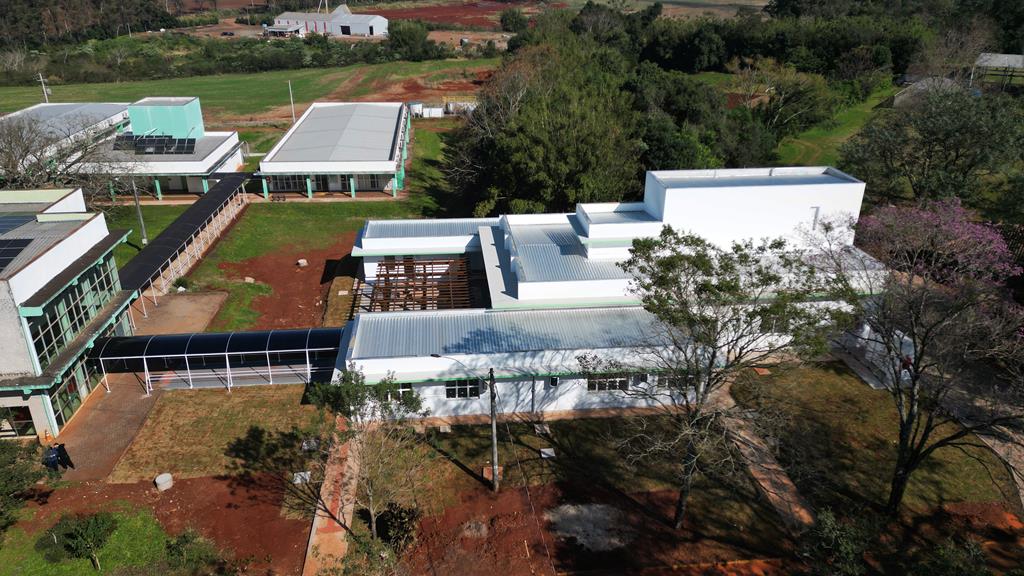

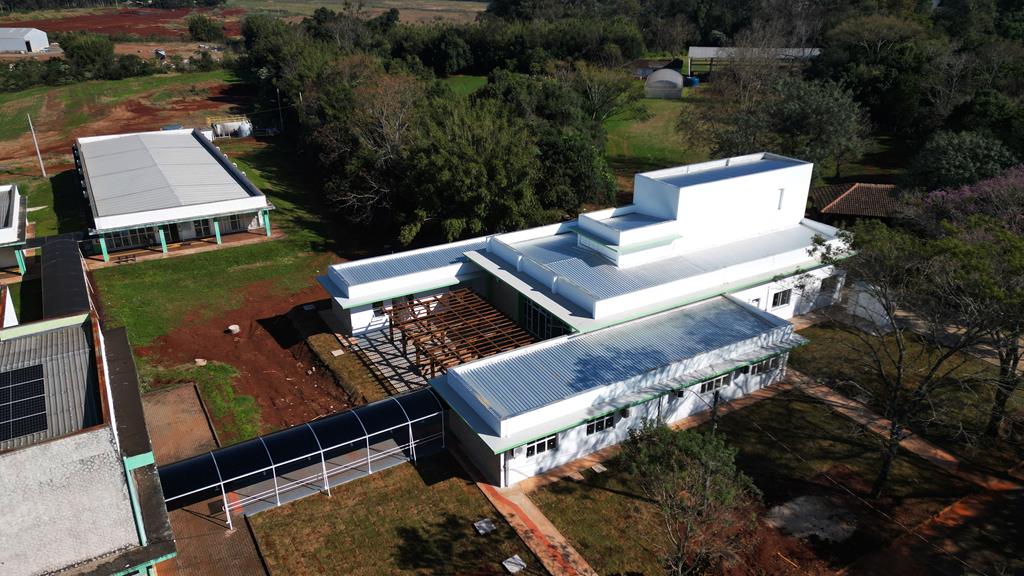

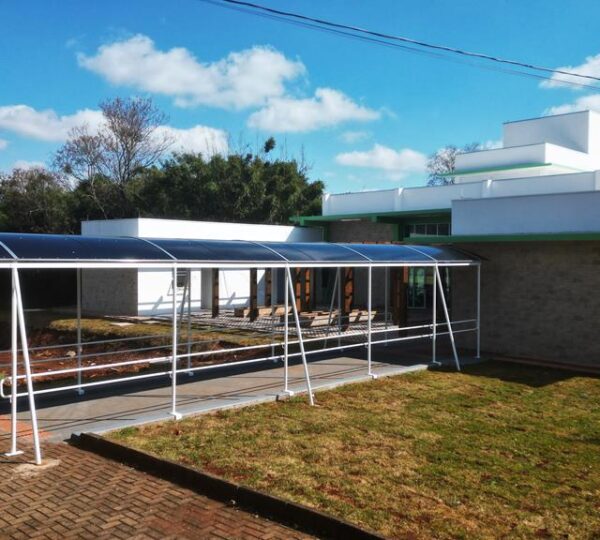

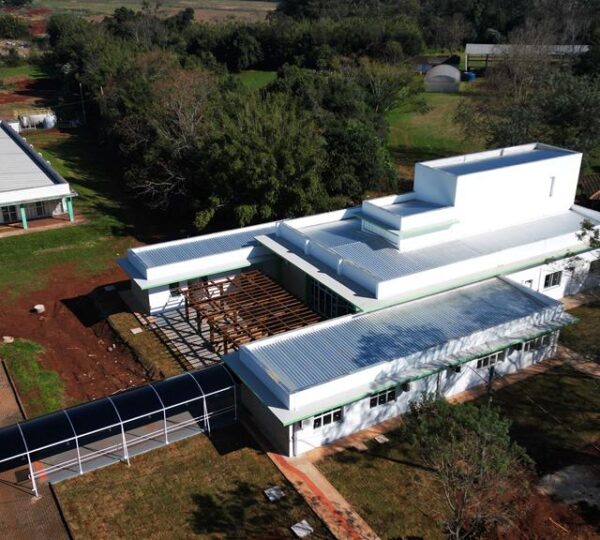

Possui uma passarela em estrutura metálica com cobertura de policarbonato servindo de acesso ao Prédio A.
